GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты.


Обратить внимание!!!
Перед измерением емкости конденсатор должен быть разряжен, в противном случае прибор будет поврежден!!!

Технические характеристики:

Дисплей: 160 * 128 LCD
Питание: 1 * батарея 9 В (не входит в комплект); DC 6,8 - 12V
Ток: прибл. 30mA
Измерение сопротивления: макс. 50 мОм
Разрешение сопротивления: 0,01 Ом
Измерение емкости: 25 пФ ~ 100 МФ
Разрешение емкости: 1pF
Измерение напряжения постоянного тока: до 50 в
Размер экрана: 3,7 * 3 см
PCB Размеры: 7,8 * 6,2 см

Автоматически обнаруживает транзисторы NPN и PNP, Мосфет, диоды, двойной диод, тиристоры, ESR. Автоматическая идентификация транзистора.
Тест на транзистор NPN и PNP, общий излучатель, коэффициент усиления тока, пороговое напряжение основания-излучателя, ток утечки коллектора-излучателя.
Поддерживает 2 резистора измерения, показывает положительное и отрицательное напряжение в режиме on-state.
Измерение сопротивления, максимальное разрешение 0,01 Ом, можно измерить до 50 мОм.
Автоматически проверяет разъемы компонента и показывает результаты на дисплее.
Измерение порогового напряжения и емкости ворот FET gate.
Для следующих 2100Ω резистор при измерении его индуктивности диапазон измерения от 0,01 mH 20 гн.
Может использоваться в качестве генератора сигналов и частотмера: частотный диапазон от 1 Гц до 2 МГц
Может генерировать 1% - 99% PWM (импульсная ширина модуляции) сигналов.

Ещё одна расширенная инструкция с китайского сайта переведена автоматом.

Инструкция по использованию тестера транзисторов GM328A
Примечание: все следующие функции доступны в английской версии, некоторые функции не обновляются в русской версии
Описание:
Входное напряжение: 6,8-12 В постоянного тока
Рабочее напряжение: около 30 мА, измерено при вводе напряжения постоянного тока 7,5 в
Контроль тестера транзисторов
Тестер управляется поворотным переключателем кодировщика,
Переключатель вращающегося энкодера имеет в общей сложности 6 действий, короткое нажатие, длительное нажатие, вращение слева, вращение справа, удерживание вращения слева, удерживание вращения справа.
В режиме отключения быстро нажмите один раз, чтобы включить питание и запустить тест.
Если устройство не обнаружено после проведения теста. Нажмите и удерживайте переключатель или поворотный переключатель слева и справа, чтобы войти в функциональное меню. После входа в функциональное меню в меню можно выбрать поворотный переключатель влево или вправо вверх и вниз. Чтобы войти в пункт функции, короткое нажатие переключателя один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.
 1
① Кнопка управления
② Квадратная волна и PWM внешний вид
③ Интерфейс измерения напряжения
④Оригинальный тест-бит
⑤В оригинальной испытательной базе
⑥ 160 × 128 полноцветный дисплей
⑦Frequency измерительными интерфейс
⑧Power разъем адаптера
⑨ Контакты аккумулятора 9 в
⑩Work индикатор
Сравнение функций версии

Характеристики

Английский

Русский

Выключатель

Да

Транзистор

Да

F-генератор

Да

10-bit PWM

Да

2: 3

Да

                  C + ESR @ TP1:3

Да

1-|-3

Да

DS18B20

Да

Нет

C(uF)-коррекция

Да

IR_Decoder

Да

Нет

IR_Encoder

Да

Нет

DHT11

Да

Нет

Самотест

Да

Напряжение

Да

FrontColor

Да

Нет

Цвет фона

Да

Нет

Показать данные

Да

Тестовое устройство
Тестер имеет 3 тестовых точки: TP1, TP2, TP3. Распределение этих трех тестовых точек в блоке тестирования состоит в следующем:

3

На правой стороне испытательного сиденья находится Положение проверки компонента патча, имеются номера 1, 2 и 3, соответственно, каждый из которых отображает TP1, TP2 и TP3
При проверке компонента с только 2 штифтами штифты не делятся на проверенный заказ, 2 штифта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовые точки соответственно независимо от заказа. После тестирования тестер автоматически распознает имя контакта и точку тестирования компонента и отображает его на экране.
При тестировании компонента с только 2 контактами, если используются две точки тестирования TP1 и TP3, он автоматически войдет в режим непрерывного тестирования после завершения теста, таким образом, компоненты TP1 и TP3 можно проводить непрерывные и синхронные измерения без нажатия переключателя. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», то тестируете только один раз. Для повторного тестирования нажмите на переключатель один раз.
Перед проверкой конденсатора сначала разрядите конденсатор, а затем вставьте тестовое гнездо для измерения, в противном случае микрокомпьютер с одним чипом тестера может быть поврежден.
1. Калибровка
Калибровка тестера используется для устранения ошибок своих собственных компонентов и более точного результата окончательного тестирования. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
Метод работы для быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку проверки при наблюдении за экраном. Цвет экрана меняется на черный и белый. После запроса сообщения «Режим самотестирования ..? Появляется сообщение, нажмите кнопку «Тест», чтобы войти в процесс быстрой калибровки; Если сообщение «режим автотестирования»? Появляется, 2 секунды, если в часах нет кнопки, выполняется нормальный тест-процесс, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После входа в процесс быстрой калибровки на экране появится некоторые данные, просто игнорируйте их. Подождите, пока на экране появится мигающая струна
После «изолировать зонды!» извлеките провода, которые имеют короткое замыкание TP1, TP2 и TP3. После того, как на экране появляется символьная строка «Test End», быстрая калибровка завершена. При откалибровке в первый раз используйте полнофункциональный метод калибровки.
В функциональном меню необходимо ввести полную калибровку, при этом также требуется конденсатор 220нф. Полнофункциональная калибровка осуществляет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните кнопку «Тест» в меню «Selftest», а затем нажмите кнопку «Тест», чтобы войти в полнофункциональный процесс калибровки. На экране появляется мигающая Струна «короткие датчики!», которая передает сигнал быстрой калибровки. Используйте провода для короткого замыкания трех тестовых точек и подождите, пока процесс калибровки пройдет. Когда на экране появляется мигающая Струна «изолировать зонды!», извлеките провода, которые замыкают три тестовых точки, и продолжайте ждать процесса калибровки. Когда выводится символьная строка «1-|-3> 100 нФ», установите подготовленные конденсаторы 220нф на точках тестирования TP1 и TP3. Подождите, пока экран не подскажет «завершить Тест», завершен полнофункциональный процесс калибровки.
2. Функциональное меню
Выключатель 2,1
ТРАНЗИСТОР 2,2
Частота 2,3
Измерение частоты. Нажмите и удерживайте кнопку «Тест», чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Если частота измерения ниже 25 кГц, отображается период
2,4 f-генератор
Квадратный генератор волн, есть несколько прямоугольную волну частоты на выбор, влево или вправо вращения Тестовая кнопка переключение между разными прямоугольную волну частоты, следует совершить долгое нажатие на кнопку тестирования, чтобы выйти из квадратный генератор волн.
10-bit PWM 2,5
Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо для регулировки рабочего цикла импульса, от 1% до 99%. Для включения нажмите и удерживайте кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.
2,6 C + ESR @ TP1:3
Функция онлайн измерения емкости, два провода могут быть извлечены из TP1 и TP3, а значение емкости и ESR конденсаторов 2-50 МФ можно измерить онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед испытанием. Если измерение онлайн, цепь, где находится емкость, должна быть полностью отключена, она может быть выполнена только после подачи электричества.
2,7QQ截图20200901204104
Метод непрерывного измерения сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеряется сопротивление составляет менее 2100 Ом, и диапазон измерения индуктивности является 0,01 mH 20 гн. Нажмите и удерживайте кнопку «Тест» для выхода.
2,8 1-|-3
Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов небольшой емкости только этот метод можно использовать для измерения значения емкости. Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов больше 90 НФ, а разрешение ESR составляет 0,01 Ом. Конденсаторы более 5000пф показывают скорость падения напряжения после зарядки.
2,9 DS18B20У русской версии нет этой функции
DS18B20-это датчик температуры, который использует одношиновую связь для передачи данных. Он имеет один и тот же посылка (TO-92) в качестве одного из Триод. На рисунке ниже показано распределение контактов DS18B20.
4
После входа в функцию тестирования DS18B20 вторая линия дисплея показывает связь между тестовым разъемом и DS18B20, «1 = GND 2 = DQ 3 = VDD», это означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Прибор для проверки не распознает DS18B20 автоматически, поэтому для установки вы должны следовать инструкциям на второй линии
Установите DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений с помощью DS18B20, а также отображать соответствующий температуры в градусах Цельсия, третья строка с разрешением 0,0625 °C.
Царапина: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс значение проверки суммы последнего байта. Всего 9 байт.

Ботинки для царапин

Температура LSB

0

Температура MSB

1

TH/Пользовательский байт 1

2

TL/Пользовательский байт 2

3

Конфигурация

4

ЗАРЕЗЕРВИРОВАН

5

ЗАРЕЗЕРВИРОВАН

6

ЗАРЕЗЕРВИРОВАН

7

КПР

8

Например, считывание значения один раз-это блокнот для царапин: EC014B467FFF0C102A имеет следующие отношения:

Ценный байт для царапин

Температура LSB

EC

0

Температура MSB

01

1

TH/Пользовательский байт 1

4B

2

TL/Пользовательский байт 2

46

3

Конфигурация

7F

4

ЗАРЕЗЕРВИРОВАН

FF

5

ЗАРЕЗЕРВИРОВАН

0C

6

ЗАРЕЗЕРВИРОВАН

10

7

КПР

2A

8

Четырёхъядерный 64-разрядный процессор бит Встроенная память: по всему миру, уникальный идентификатор устройства каждого DS18B20 прочитана прибор для проверки. ID имеет длину 64 бит. Состоит из 3 частей.

5

К примеру, 64-разрядная Встроенная память читает DS18B20 является
64-bit ROM: 28FF4D58361604A1
Тогда есть

8-бит семья код

28

48-бит серийный номер

041636584DFF

8-бит CRC код

A1

Примечание: за исключением того, что значение температуры (температура) десятичное, остальное шестнадцать.
Диапазон измерения температуры DS18B20 составляет-55 ℃-125 ℃. Нажмите и удерживайте кнопку «Тест», чтобы выйти из этой функции.
2,10 C(uF)-коррекция
Эта функция используется для коррекции измеренного значения емкости конденсаторов большой емкости. Значение по умолчанию-0%. То есть, нет коррекции, диапазон настройки составляет-0.2%-8%, если это положительное значение, это уменьшит измеренное значение емкости, И когда это отрицательное значение, это увеличит измеренное значение емкости.
После настройки для выхода нажмите и удерживайте кнопку «Тест».
2,11 IR _ декодерУ русской версии нет этой функции
Функция декодирования инфракрасного пульта дистанционного управления. Эта функция требует 1838 встроенного инфракрасного приемника (импульсного типа). После ввода этой функции наблюдайте за подсказками на экране дисплея. На второй строке будет отображаться символьная строка «1 = DOUT 2 = GND 3 = VCC», строка символов обозначает связь между 3 точками тестирования на тестере и инфракрасным приемником, а соединение должно быть строго в соответствии с инструкциями. Только один инфракрасный приемник может быть установлен на испытательное сиденье пустой или правильно. Для других компонентов с проводами не допускается короткое замыкание тестовых точек во избежание непредвиденных сбоев. На следующем рисунке показано направление установки примера инфракрасного приемника.
6
TP1 подключен к контакту DOUT инфракрасного приемника, TP2 подключен к GND, а TP3 подключен к VCC.
Функция декодирования инфракрасного пульта дистанционного управления поддерживает два формата кодирования инфракрасного пульта дистанционного управления.
Формат один
7

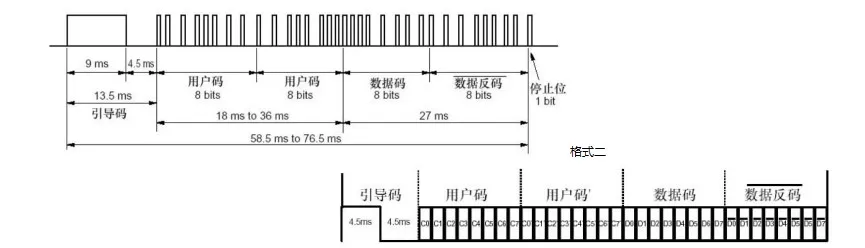

Два вышеуказанных формата примерно одинаковы, разница заключается в длине пилотного кода. Формат один-9 мс, формат два-4,5 мс.
Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121 для отображения формата 1 и TC9012 для отображения формата 2.
Инструкции:
Функция декодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления, на испытательной базе и выходной клемме квадратной волны не должно быть компонентов. Войдите в функцию декодирования инфракрасного пульта дистанционного управления, после того, как на дисплее появится Струна «постоянный...», установите интегрированный инфракрасный приемник в тестовое гнездо и заблокируйте его. Тогда вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете определить код, используемый пультом дистанционного управления. Третья строка будет отображать символы «>>>>>>>>>», что означает успешное декодирование, а Четвертая строка будет отображать формат кодирования, используемый пультом управления. Пятая строка показывает первый байт пользовательского кода (пользовательский код 1), а шестая строка показывает второй байт пользовательского кода (пользовательский код 2). 7-я строка показывает код данных (данные) и Инверсный код данных
(~ Данные), последняя строка-встроенный дисплей 32 бит. Все значения функции инфракрасного декодирования выражаются в шестнадцатеричном формате.
Функция инфракрасного декодирования поддерживает только режим с одной клавишей, а не непрерывный режим. При тестировании этой функции обнаружено, что для тестирования используются несколько телевизионных пультов-все TC9012, маленький пульт дистанционного управления Mp3-uPD6121, и пульт дистанционного управления кондиционера нельзя распознать:-(). Из-за условий никакого тестирования невозможно.
Чтобы выйти из этой функции, сначала снимите приемную головку на испытательном сиденье, а затем нажмите и удерживайте переключатель роторного датчика для выхода.
2,11 IR _ кодировщик У русской версии нет этой функции
Функция кодирования инфракрасного пульта дистанционного управления, для этой функции требуется инфракрасный светоизлучающий диод. Прибор для проверки может управление при помощи инфракрасного излучения, светильник-светодиод для того чтобы осуществить удобный емкостный Мини-стилус, служащий также в инфракрасный дистанционный пульт. Поскольку тестер может обеспечивать только максимальный ток вождения около 6 мА, расстояние управления не может сравниться с обычным инфракрасным пультом дистанционного управления. В чехол прицеливания на инфракрасный приемник, это примерно в 2 метра.
Код инфракрасного пульта дистанционного управления поддерживает два формата, такие же, как формат декодирования инфракрасного пульта дистанционного управления, как описано выше. Также Используйте uPD6121 для формата один и TC9012 для формата два.
Инструкции
Функция кодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления, в испытательной базе и выходной клемме квадратной волны не могут быть компоненты. После ввода инфракрасный дистанционный пульт кодирование, подключите инфракрасный светильник-светодиод на прямоугольную волну выходной терминал. Отрицательный электрод при помощи инфракрасного излучения, светильник-светодиод подключен к земле и положительный электрод подключен к выходу. Проводов может использоваться для того, чтобы продлить положительных и отрицательных электродов при помощи инфракрасного излучения, светильник-светодиод для того, чтобы облегчить работу. Длинная ножка из при помощи инфракрасного излучения, светодиодный положительный и короткая нога Отрицательная.
Самая низкая часть столбца дисплея обозначает символ «>», обозначая установленные в настоящее время параметры. Короткое нажатие кнопки «>» для переключения между каждым элементом настройки. Вторая строка «протокол» устанавливает формат кодирования для использования. Поверните тестовую кнопку влево и вправо, чтобы переключиться между «uPD6121» и «TC9012».
Третья и четвертая строки «пользовательский код 1» и «пользовательский код 2» устанавливают первые и второе байты пользовательского кода, кнопку тестирования левой рукой можно уменьшить на 1 единицу, И кнопку проверки правой руки можно увеличить на 1 единицу.
Пятая Строка задает код данных (данные), кнопка проверки левой рукой может быть уменьшена на 1 единицу, а кнопка проверки правой рукой может быть увеличена на 1 единицу. Обратный код данных автоматически рассчитывается по коду данных и не может быть настроен вручную.
При установке значения код пользователя и код данных, в дополнение к повернув кружок указателя Тестовая кнопка левые и правые для того, чтобы изменить его значение в единиц 1, он также может быть увеличена в единиц 0x10. Метод работы-нажимать и удерживать кнопку тестирования, но долгое время не может быть слишком долгим. Если он слишком длинный, он выйдет из этой функции. Сначала не сомневайтесь в выборе этого уровня. Шестая линия-это регулятор выбросов «излучать». Когда знак «>» переместится на эту линию, поверните кнопку тестирования слева и справа, чтобы излучать инфракрасные лучи в соответствии с набором данных выше. При повороте тестового переключателя вы можете увидеть символ «->», мигающий быстро. Указывает на то, что данные передавались один раз.
Пример работы:
Чтобы использовать функцию инфракрасного кодирования для управления электрическим прибором, вы должны сначала знать формат кодирования пульта дистанционного управления, который управляет электрическим прибором. Итак, первый шаг-использовать функцию инфракрасного декодирования для считывания кодового значения кнопки на пульте дистанционного управления.
Например, если ТВ-Телевизор с ЖК-дисплеем Samsung, нажмите кнопку уменьшения громкости пульта дистанционного управления, декодированное значение
TC9012 пользовательский code1 = 07 пользовательский code2 = 07
Данные = 0B ~ данные = F4
Все 32bit = F40B0707
Записывайте Вышеуказанные данные, а затем в функции инфракрасного кодирования, соответственно Установите Протокол: TC9012 пользовательский код 1 = 07 пользовательский кодировщик 2 = 07
Данные = 0B ~ данные = F4
Затем переместите символ «>» для включения:
> Включение:
При помощи инфракрасного излучения, светильник-светодиод подключен к прямоугольную волну выходной терминал прибора для проверки транзисторов, согласовывается с позиции при помощи инфракрасного излучения, приёмник ТВ и испытание может быть включена кнопка для того, чтобы начать передачи, И ТВ можно контролировать, чтобы уменьшить громкость.
Чтобы выйти из этой функции, сначала снимите инфракрасный светодиодный, подключенный к тестеру, а затем Длительное нажатие кнопки проверки для выхода
Примечание: тестер транзисторов поддерживает только два формата кодирования: TC9012 и uPD6121. Все значения отображаются в шестнадцати
Инструкция по использованию тестера транзисторов GM328A
Примечание: все следующие функции доступны в английской версии, некоторые функции не обновляются в русской версии
Описание:
Входное напряжение: 6,8-12 В постоянного тока
Рабочее напряжение: около 30 мА, измерено при вводе напряжения постоянного тока 7,5 в
Контроль тестера транзисторов
Тестер управляется поворотным переключателем кодировщика,
Переключатель вращающегося энкодера имеет в общей сложности 6 действий, короткое нажатие, длительное нажатие, вращение слева, вращение справа, удерживание вращения слева, удерживание вращения справа.
В режиме отключения быстро нажмите один раз, чтобы включить питание и запустить тест.
Если устройство не обнаружено после проведения теста. Нажмите и удерживайте переключатель или поворотный переключатель слева и справа, чтобы войти в функциональное меню. После входа в функциональное меню в меню можно выбрать поворотный переключатель влево или вправо вверх и вниз. Чтобы войти в пункт функции, короткое нажатие переключателя один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.
 1
① Кнопка управления
② Квадратная волна и PWM внешний вид
③ Интерфейс измерения напряжения
④Оригинальный тест-бит
⑤В оригинальной испытательной базе
⑥ 160 × 128 полноцветный дисплей
⑦Frequency измерительными интерфейс
⑧Power разъем адаптера
⑨ Контакты аккумулятора 9 в
⑩Work индикатор
Сравнение функций версии

Характеристики

Английский

Русский

Выключатель

Да

Транзистор

Да

F-генератор

Да

10-bit PWM

Да

2: 3

Да

                  C + ESR @ TP1:3

Да

1-|-3

Да

DS18B20

Да

Нет

C(uF)-коррекция

Да

IR_Decoder

Да

Нет

IR_Encoder

Да

Нет

DHT11

Да

Нет

Самотест

Да

Напряжение

Да

FrontColor

Да

Нет

Цвет фона

Да

Нет

Показать данные

Да

Тестовое устройство
Тестер имеет 3 тестовых точки: TP1, TP2, TP3. Распределение этих трех тестовых точек в блоке тестирования состоит в следующем:

3

На правой стороне испытательного сиденья находится Положение проверки компонента патча, имеются номера 1, 2 и 3, соответственно, каждый из которых отображает TP1, TP2 и TP3
При проверке компонента с только 2 штифтами штифты не делятся на проверенный заказ, 2 штифта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовые точки соответственно независимо от заказа. После тестирования тестер автоматически распознает имя контакта и точку тестирования компонента и отображает его на экране.
При тестировании компонента с только 2 контактами, если используются две точки тестирования TP1 и TP3, он автоматически войдет в режим непрерывного тестирования после завершения теста, таким образом, компоненты TP1 и TP3 можно проводить непрерывные и синхронные измерения без нажатия переключателя. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», то тестируете только один раз. Для повторного тестирования нажмите на переключатель один раз.
Перед проверкой конденсатора сначала разрядите конденсатор, а затем вставьте тестовое гнездо для измерения, в противном случае микрокомпьютер с одним чипом тестера может быть поврежден.
1. Калибровка
Калибровка тестера используется для устранения ошибок своих собственных компонентов и более точного результата окончательного тестирования. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
Метод работы для быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку проверки при наблюдении за экраном. Цвет экрана меняется на черный и белый. После запроса сообщения «Режим самотестирования ..? Появляется сообщение, нажмите кнопку «Тест», чтобы войти в процесс быстрой калибровки; Если сообщение «режим автотестирования»? Появляется, 2 секунды, если в часах нет кнопки, выполняется нормальный тест-процесс, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После входа в процесс быстрой калибровки на экране появится некоторые данные, просто игнорируйте их. Подождите, пока на экране появится мигающая струна
После «изолировать зонды!» извлеките провода, которые имеют короткое замыкание TP1, TP2 и TP3. После того, как на экране появляется символьная строка «Test End», быстрая калибровка завершена. При откалибровке в первый раз используйте полнофункциональный метод калибровки.
В функциональном меню необходимо ввести полную калибровку, при этом также требуется конденсатор 220нф. Полнофункциональная калибровка осуществляет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните кнопку «Тест» в меню «Selftest», а затем нажмите кнопку «Тест», чтобы войти в полнофункциональный процесс калибровки. На экране появляется мигающая Струна «короткие датчики!», которая передает сигнал быстрой калибровки. Используйте провода для короткого замыкания трех тестовых точек и подождите, пока процесс калибровки пройдет. Когда на экране появляется мигающая Струна «изолировать зонды!», извлеките провода, которые замыкают три тестовых точки, и продолжайте ждать процесса калибровки. Когда выводится символьная строка «1-|-3> 100 нФ», установите подготовленные конденсаторы 220нф на точках тестирования TP1 и TP3. Подождите, пока экран не подскажет «завершить Тест», завершен полнофункциональный процесс калибровки.
2. Функциональное меню
Выключатель 2,1
ТРАНЗИСТОР 2,2
Частота 2,3
Измерение частоты. Нажмите и удерживайте кнопку «Тест», чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Если частота измерения ниже 25 кГц, отображается период
2,4 f-генератор
Квадратный генератор волн, есть несколько прямоугольную волну частоты на выбор, влево или вправо вращения Тестовая кнопка переключение между разными прямоугольную волну частоты, следует совершить долгое нажатие на кнопку тестирования, чтобы выйти из квадратный генератор волн.
10-bit PWM 2,5
Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо для регулировки рабочего цикла импульса, от 1% до 99%. Для включения нажмите и удерживайте кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.
2,6 C + ESR @ TP1:3
Функция онлайн измерения емкости, два провода могут быть извлечены из TP1 и TP3, а значение емкости и ESR конденсаторов 2-50 МФ можно измерить онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед испытанием. Если измерение онлайн, цепь, где находится емкость, должна быть полностью отключена, она может быть выполнена только после подачи электричества.
2,7QQ截图20200901204104
Метод непрерывного измерения сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеряется сопротивление составляет менее 2100 Ом, и диапазон измерения индуктивности является 0,01 mH 20 гн. Нажмите и удерживайте кнопку «Тест» для выхода.
2,8 1-|-3
Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов небольшой емкости только этот метод можно использовать для измерения значения емкости. Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов больше 90 НФ, а разрешение ESR составляет 0,01 Ом. Конденсаторы более 5000пф показывают скорость падения напряжения после зарядки.
2,9 DS18B20У русской версии нет этой функции
DS18B20-это датчик температуры, который использует одношиновую связь для передачи данных. Он имеет один и тот же посылка (TO-92) в качестве одного из Триод. На рисунке ниже показано распределение контактов DS18B20.
4
После входа в функцию тестирования DS18B20 вторая линия дисплея показывает связь между тестовым разъемом и DS18B20, «1 = GND 2 = DQ 3 = VDD», это означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Прибор для проверки не распознает DS18B20 автоматически, поэтому для установки вы должны следовать инструкциям на второй линии
Установите DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений с помощью DS18B20, а также отображать соответствующий температуры в градусах Цельсия, третья строка с разрешением 0,0625 °C.
Царапина: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс значение проверки суммы последнего байта. Всего 9 байт.

Ботинки для царапин

Температура LSB

0

Температура MSB

1

TH/Пользовательский байт 1

2

TL/Пользовательский байт 2

3

Конфигурация

4

ЗАРЕЗЕРВИРОВАН

5

ЗАРЕЗЕРВИРОВАН

6

ЗАРЕЗЕРВИРОВАН

7

КПР

8

Например, считывание значения один раз-это блокнот для царапин: EC014B467FFF0C102A имеет следующие отношения:

Ценный байт для царапин

Температура LSB

EC

0

Температура MSB

01

1

TH/Пользовательский байт 1

4B

2

TL/Пользовательский байт 2

46

3

Конфигурация

7F

4

ЗАРЕЗЕРВИРОВАН

FF

5

ЗАРЕЗЕРВИРОВАН

0C

6

ЗАРЕЗЕРВИРОВАН

10

7

КПР

2A

8

Четырёхъядерный 64-разрядный процессор бит Встроенная память: по всему миру, уникальный идентификатор устройства каждого DS18B20 прочитана прибор для проверки. ID имеет длину 64 бит. Состоит из 3 частей.

5

К примеру, 64-разрядная Встроенная память читает DS18B20 является
64-bit ROM: 28FF4D58361604A1
Тогда есть

8-бит семья код

28

48-бит серийный номер

041636584DFF

8-бит CRC код

A1

Примечание: за исключением того, что значение температуры (температура) десятичное, остальное шестнадцать.
Диапазон измерения температуры DS18B20 составляет-55 ℃-125 ℃. Нажмите и удерживайте кнопку «Тест», чтобы выйти из этой функции.
2,10 C(uF)-коррекция
Эта функция используется для коррекции измеренного значения емкости конденсаторов большой емкости. Значение по умолчанию-0%. То есть, нет коррекции, диапазон настройки составляет-0.2%-8%, если это положительное значение, это уменьшит измеренное значение емкости, И когда это отрицательное значение, это увеличит измеренное значение емкости.
После настройки для выхода нажмите и удерживайте кнопку «Тест».
2,11 IR _ декодерУ русской версии нет этой функции
Функция декодирования инфракрасного пульта дистанционного управления. Эта функция требует 1838 встроенного инфракрасного приемника (импульсного типа). После ввода этой функции наблюдайте за подсказками на экране дисплея. На второй строке будет отображаться символьная строка «1 = DOUT 2 = GND 3 = VCC», строка символов обозначает связь между 3 точками тестирования на тестере и инфракрасным приемником, а соединение должно быть строго в соответствии с инструкциями. Только один инфракрасный приемник может быть установлен на испытательное сиденье пустой или правильно. Для других компонентов с проводами не допускается короткое замыкание тестовых точек во избежание непредвиденных сбоев. На следующем рисунке показано направление установки примера инфракрасного приемника.
6
TP1 подключен к контакту DOUT инфракрасного приемника, TP2 подключен к GND, а TP3 подключен к VCC.
Функция декодирования инфракрасного пульта дистанционного управления поддерживает два формата кодирования инфракрасного пульта дистанционного управления.
Формат один
7
Два вышеуказанных формата примерно одинаковы, разница заключается в длине пилотного кода. Формат один-9 мс, формат два-4,5 мс.
Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121 для отображения формата 1 и TC9012 для отображения формата 2.
Инструкции:
Функция декодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления, на испытательной базе и выходной клемме квадратной волны не должно быть компонентов. Войдите в функцию декодирования инфракрасного пульта дистанционного управления, после того, как на дисплее появится Струна «постоянный...», установите интегрированный инфракрасный приемник в тестовое гнездо и заблокируйте его. Тогда вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете определить код, используемый пультом дистанционного управления. Третья строка будет отображать символы «>>>>>>>>>», что означает успешное декодирование, а Четвертая строка будет отображать формат кодирования, используемый пультом управления. Пятая строка показывает первый байт пользовательского кода (пользовательский код 1), а шестая строка показывает второй байт пользовательского кода (пользовательский код 2). 7-я строка показывает код данных (данные) и Инверсный код данных
(~ Данные), последняя строка-встроенный дисплей 32 бит. Все значения функции инфракрасного декодирования выражаются в шестнадцатеричном формате.
Функция инфракрасного декодирования поддерживает только режим с одной клавишей, а не непрерывный режим. При тестировании этой функции обнаружено, что для тестирования используются несколько телевизионных пультов-все TC9012, маленький пульт дистанционного управления Mp3-uPD6121, и пульт дистанционного управления кондиционера нельзя распознать:-(). Из-за условий никакого тестирования невозможно.
Чтобы выйти из этой функции, сначала снимите приемную головку на испытательном сиденье, а затем нажмите и удерживайте переключатель роторного датчика для выхода.
2,11 IR _ кодировщик У русской версии нет этой функции
Функция кодирования инфракрасного пульта дистанционного управления, для этой функции требуется инфракрасный светоизлучающий диод. Прибор для проверки может управление при помощи инфракрасного излучения, светильник-светодиод для того чтобы осуществить удобный емкостный Мини-стилус, служащий также в инфракрасный дистанционный пульт. Поскольку тестер может обеспечивать только максимальный ток вождения около 6 мА, расстояние управления не может сравниться с обычным инфракрасным пультом дистанционного управления. В чехол прицеливания на инфракрасный приемник, это примерно в 2 метра.
Код инфракрасного пульта дистанционного управления поддерживает два формата, такие же, как формат декодирования инфракрасного пульта дистанционного управления, как описано выше. Также Используйте uPD6121 для формата один и TC9012 для формата два.
Инструкции
Функция кодирования инфракрасного пульта дистанционного управления может быть доступна только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления, в испытательной базе и выходной клемме квадратной волны не могут быть компоненты. После ввода инфракрасный дистанционный пульт кодирование, подключите инфракрасный светильник-светодиод на прямоугольную волну выходной терминал. Отрицательный электрод при помощи инфракрасного излучения, светильник-светодиод подключен к земле и положительный электрод подключен к выходу. Проводов может использоваться для того, чтобы продлить положительных и отрицательных электродов при помощи инфракрасного излучения, светильник-светодиод для того, чтобы облегчить работу. Длинная ножка из при помощи инфракрасного излучения, светодиодный положительный и короткая нога Отрицательная.
Самая низкая часть столбца дисплея обозначает символ «>», обозначая установленные в настоящее время параметры. Короткое нажатие кнопки «>» для переключения между каждым элементом настройки. Вторая строка «протокол» устанавливает формат кодирования для использования. Поверните тестовую кнопку влево и вправо, чтобы переключиться между «uPD6121» и «TC9012».
Третья и четвертая строки «пользовательский код 1» и «пользовательский код 2» устанавливают первые и второе байты пользовательского кода, кнопку тестирования левой рукой можно уменьшить на 1 единицу, И кнопку проверки правой руки можно увеличить на 1 единицу.
Пятая Строка задает код данных (данные), кнопка проверки левой рукой может быть уменьшена на 1 единицу, а кнопка проверки правой рукой может быть увеличена на 1 единицу. Обратный код данных автоматически рассчитывается по коду данных и не может быть настроен вручную.
При установке значения код пользователя и код данных, в дополнение к повернув кружок указателя Тестовая кнопка левые и правые для того, чтобы изменить его значение в единиц 1, он также может быть увеличена в единиц 0x10. Метод работы-нажимать и удерживать кнопку тестирования, но долгое время не может быть слишком долгим. Если он слишком длинный, он выйдет из этой функции. Сначала не сомневайтесь в выборе этого уровня. Шестая линия-это регулятор выбросов «излучать». Когда знак «>» переместится на эту линию, поверните кнопку тестирования слева и справа, чтобы излучать инфракрасные лучи в соответствии с набором данных выше. При повороте тестового переключателя вы можете увидеть символ «->», мигающий быстро. Указывает на то, что данные передавались один раз.
Пример работы:
Чтобы использовать функцию инфракрасного кодирования для управления электрическим прибором, вы должны сначала знать формат кодирования пульта дистанционного управления, который управляет электрическим прибором. Итак, первый шаг-использовать функцию инфракрасного декодирования для считывания кодового значения кнопки на пульте дистанционного управления.
Например, если ТВ-Телевизор с ЖК-дисплеем Samsung, нажмите кнопку уменьшения громкости пульта дистанционного управления, декодированное значение
TC9012 пользовательский code1 = 07 пользовательский code2 = 07
Данные = 0B ~ данные = F4
Все 32bit = F40B0707
Записывайте Вышеуказанные данные, а затем в функции инфракрасного кодирования, соответственно Установите Протокол: TC9012 пользовательский код 1 = 07 пользовательский кодировщик 2 = 07
Данные = 0B ~ данные = F4
Затем переместите символ «>» для включения:
> Включение:
При помощи инфракрасного излучения, светильник-светодиод подключен к прямоугольную волну выходной терминал прибора для проверки транзисторов, согласовывается с позиции при помощи инфракрасного излучения, приёмник ТВ и испытание может быть включена кнопка для того, чтобы начать передачи, И ТВ можно контролировать, чтобы уменьшить громкость.
Чтобы выйти из этой функции, сначала снимите инфракрасный светодиодный, подключенный к тестеру, а затем Длительное нажатие кнопки проверки для выхода
Примечание: тестер транзисторов поддерживает только два формата кодирования: TC9012 и uPD6121. Все значения отображаются в шестнадцати


1 600 руб
Нет в наличии
GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты. GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты. GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты. GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты. GM 328A тестер транзисторов, измеритель ёмкости, ESR, напряжения. Генератор частоты.

Комментарии

Пока нет комментариев

Написать комментарий



captcha
Каталог

Новинки
