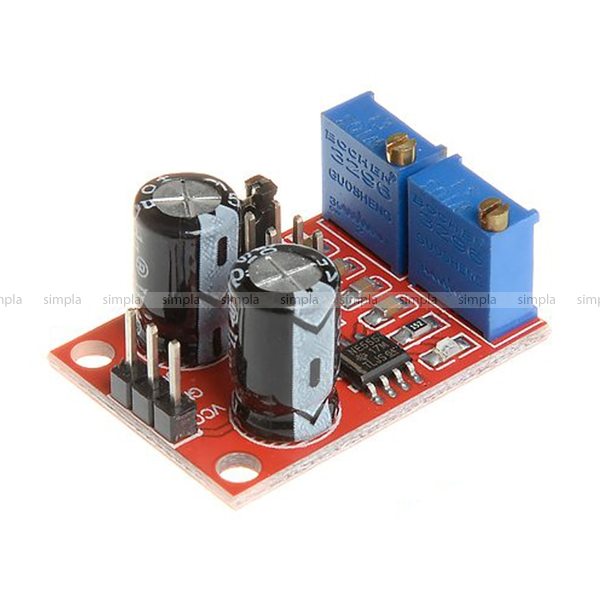

NE555 Регулируемый генератор сигналов квадратной волны 10 КГц - 200 КГц с циклом импульс / частота

NE555-Red (китайский перевод на русский язык!)

1, Размеры: 3,1 см * 2,2 см 1, основной чип: NE555;

2, Входное напряжение: 5V-15VDC. 5 В питания, выходной ток может 15 мА вокруг; 12 В питания, выходной ток может 35ма вокруг;

3, входной ток: 100 мА

4, амплитуда выхода: 4,2 в V-PP до 11,4 в V-PP. (Отличается в зависимости от входного напряжения, амплитуда выхода будет отличаться)

5, максимальный выходной ток: 15 мА (5 В блок питания, V-PP больше 50%), 35 мА (12 В блок питания, V-PP больше 50%)

Область применения этого модуля:

1 используется в качестве генератора сигналов квадратной волны, генерирующего сигнал квадратной волны, используемый для экспериментальной разработки.

2 для привода шагового двигателя для генерации сигнала привода квадратной волны.

3 Регулируемый пульс, генерируемый для использования MCU.

4. Регулируемая генерация импульсов, схема управления, связанная.

Преимущества:

1, выход с светодиодный индикацией, нет прямого выхода (низкий светодиодный объем, высокая светодиодный частота отключения относительно низкая, светодиодный мигает);

2, выходной уровень выбирается частотный диапазон, выходная частота более непрерывно регулируется; НЧ-Файл: 1 Гц ~ 50 Гц Если файл: 50 Гц ~ 1 кГц Высокочастотный Файл: 1 кГц ~ 10 кГц HF Файл: 10 кГц ~ 200 кГц

3, Выходной рабочий цикл может точно настроить, рабочий цикл и частота не отдельно регулируется, регулировка рабочего цикла изменит частоту 4, выходная частота регулируется;

Период T = 0,7 (RA + 2 RB) C RA, RB регулируется 0-10 K;

Низкий профиль при C = 0,001 мкФ; Если глохнет C = 0,1 мкФ;

Высокочастотный файл C = 1 мкФ; HF киоски C = 100 мкФ, так что частота сигнала покупатели могут иметь собственные вычисления
