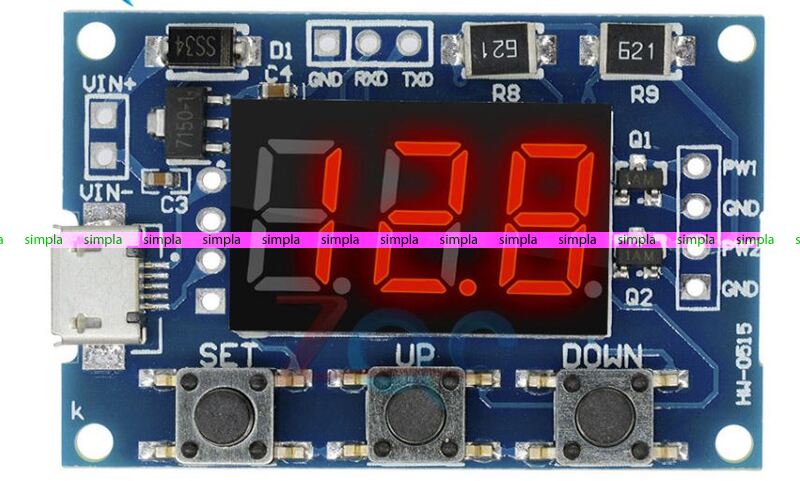

Генератор сигналов 2х- канальный цифровой с диапазоном 1Гц ~ 150кГц

Основные характеристики:

1. Два независимых ШИМ-генератора могут задать частоту, рабочий цикл;
2. Широкий диапазон частот, высокая точность;
3. Возможность последовательной связи.

Описание модуля:

Частота делится на три диапазона:

1. XXX (без десятичной точки): самая маленькая единица измерения-1 Гц, диапазон 1 Гц ~ 999 Гц;
2. X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц ~ 99,9 кГц
3. X.X.X. (есть три десятичные точки): самая маленькая единица-1 кГц; Диапазон 1 кГц ~ 150 кГц

Образец отображения частоты:

«100» означает, что PWM выход импульса 100 Гц;

«54,1» означает, что ШИМ-выход импульса 54,1 кГц;

"1.2.4" Показывает, что ШИМ импульсный выход 124 кГц

Рабочий цикл в диапазоне: от 0 до 100;

Три частоты рабочий цикл-это один и тот же, все параметры энергонезависимой.

Параметры модуля:

1. Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в;
2. Частотный диапазон: 1 Гц ~ 150 кГц;
3. Точность частоты: ± 2%;
4. Выходной ток: <30 мА;
5. Выходная Амплитуда: по умолчанию 5Vp-p (setable);
6. Диапазон рабочих температур: -30 ~ + 70 °.

Настройки параметров:

Модуль имеет три кнопки [набор], [вверх], [вниз];

1. Нажмите [Set], чтобы переключить дисплей на четыре параметры (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед тем, как передача параметры, там будет соответствующей имя параметра флэш-памяти.
2. Нажмите [Up], [Down], чтобы изменить текущее значение параметров (длинное нажатие может быстро добавить или вычесть быстро).
3. Две PWM каждый имеет три заданных частоты, интерфейс отображения частоты, нажмите [SET], чтобы переключиться между тремя типами частот, три вида Цикла частотной нагрузки имеют одинаковое значение. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.).

Применение:

1. Как генератор сигналов прямоугольной волны, который генерирует сигнал прямоугольной волны;
2. Для того чтобы обеспечить сигнал на драйвер шагового двигателя;
3. Регулируемое импульсное напряжение для использования чипов;
4. Производит переменный импульсный сигнал для управления (ШИМ регулировка яркости, скорости).

Последовательный контроль

Скорость передачи данных: 9600 бит/с

Бит данных: 8

Стоп-бит: 1

Бит паритета: нет

Контроль потока: нет

1, установите частоту ШИМ

"S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)

«S1FXX.XT»: Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9)

"S1F: X.X.X.T": настройка частоты PWM1 ХХХ кГц (001 ~ 1,5.0...)

'S1': PWM1

'S2': PWM2

'F': частоты

«Д»: рабочий цикл

«Т»-это флаг конца

1. Установите рабочий цикл ШИМ

"S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 ~ 100)

"S2DXXXT": set PWM2 рабочий цикл XXX; (001 ~ 100)

Установка удачного возврата: вниз;

Установка аварийного переключения: падения.
